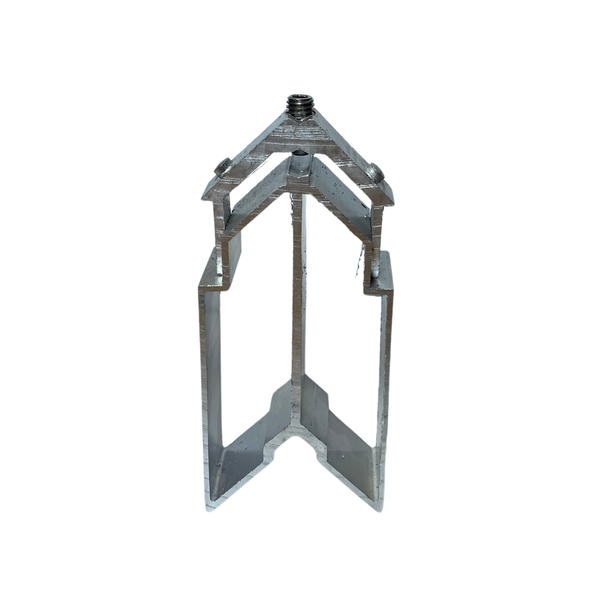

CONEXÃO ALLEN D069 (ESQD069) PARA PERFIL PC003 – KIT COM 4 UNIDADES
A Conexão Allen D069, também conhecida como ESQD069, é um componente metálico desenvolvido para a montagem de portões de alumínio utilizando o perfil PC003. Projetada para proporcionar união firme, alinhada e resistente entre os perfis, garante excelente estabilidade estrutural e acabamento profissional nas montagens com corte em 45°.
Seu sistema de fixação por parafuso Allen permite um travamento seguro dos perfis, proporcionando alta resistência mecânica e permitindo futuras desmontagens e remontagens quando necessário.
Aplicação:
• Perfil PC003 para portões de alumínio.
• Montagens com corte em 45°.
• Quadros estruturais para portões.
• Estruturas que exigem alta resistência e alinhamento.
Características:
• Referência comercial: D069 ou ESQD069.
• Sistema de aperto por parafuso Allen.
• Peça única.
• Excelente resistência mecânica.
• Proporciona montagem firme e alinhada.
• Ideal para fabricação de portões de alumínio.
Vantagens:
• Alta resistência estrutural.
• Excelente travamento dos perfis.
• Maior segurança na montagem.
• Permite desmontagem e remontagem quando necessário.
• Montagem prática e eficiente.
Importante:
• Para a correta instalação da conexão é indispensável realizar uma furação precisa no perfil de alumínio.
• A usinagem pode ser executada através de estampo manual ou pneumático.
• O correto posicionamento da furação é fundamental para garantir o perfeito encaixe e funcionamento do componente.
• A ausência da usinagem adequada ou a execução incorreta da furação pode comprometer o alinhamento e a resistência da montagem.
Especificações Técnicas:
• Corte: 34,5 mm.
• Altura: 63,5 mm.
• Distância de usinagem: 30,5 mm.
• Diâmetro do furo: 7 mm.
Compatibilidade:
• Perfil PC003 (vendido separadamente).
Conteúdo da Embalagem:
• 04 Conexões Allen D069 (ESQD069).
• Quantidade ideal para a montagem de 1 quadro completo com união em meia esquadria (45°).
Observações:
• Produto destinado à montagem de portões de alumínio.
• Recomenda-se instalação por profissional qualificado.
• Perfis de alumínio e demais acessórios são vendidos separadamente.
