CONEXÃO ALLEN LG042 (ESQUADRETA) PARA PORTA DE GIRO LINHA GOLD – KIT COM 4 UNIDADES

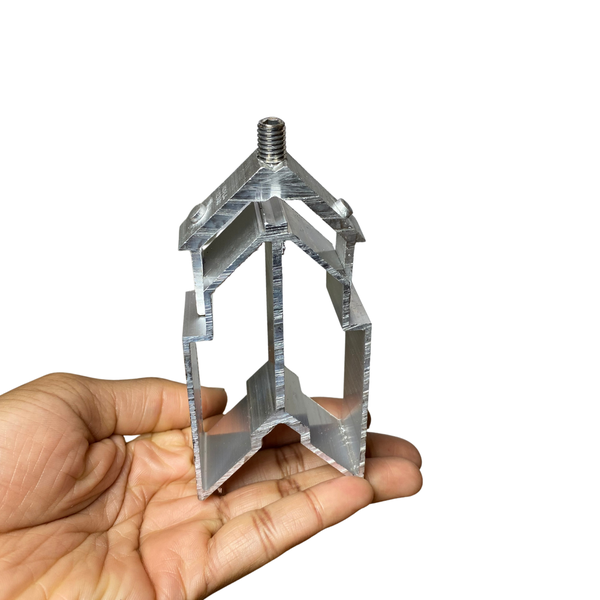

A Conexão Allen LG042, também conhecida como esquadreta LG042, é um componente metálico utilizado na montagem de portas de giro da Linha Gold. Desenvolvida para proporcionar união firme, alinhada e resistente entre os perfis de alumínio, é aplicada em montagens com corte em 45°, garantindo maior estabilidade estrutural, excelente acabamento e durabilidade da esquadria.
Instalada internamente no perfil, a conexão atua como elemento de travamento mecânico, mantendo os cantos da porta alinhados e esquadrejados para um perfeito funcionamento do conjunto.
Função:
• Atua como um conector interno de fixação (macho), desenvolvido para unir e travar os perfis LG042 da folha da porta.
• Proporciona uma montagem robusta, alinhada e segura.
• Garante esquadro preciso e excelente resistência estrutural nas uniões em meia esquadria (45°).
Aplicação:
• Portas de giro da Linha Gold.
• Montagem de quadros com corte em 45°.
• União dos perfis da folha da porta.
• Esquadrias de alumínio residenciais e comerciais.
Características:
• União firme e precisa dos perfis.
• Mantém o alinhamento e o esquadro da porta.
• Alta resistência mecânica.
• Instalação interna.
• Sistema de aperto por parafuso Allen.
• Ideal para montagens profissionais de esquadrias de alumínio.
Importante:
• Para a correta instalação da conexão é indispensável realizar uma furação precisa no perfil de alumínio.
• A usinagem pode ser executada através de estampo manual ou pneumático.
• O correto posicionamento da furação é fundamental para garantir o encaixe e o desempenho do componente.
• A ausência da usinagem adequada ou a execução incorreta da furação pode comprometer o alinhamento e a resistência da montagem.
Especificações Técnicas:
• Corte: 28,5 mm
• Altura: 62,0 mm
• Distância de usinagem: 30,5 mm
• Diâmetro do furo: 7 mm
Compatibilidade:
• Perfil LG042 – Montante da Folha para Porta de Giro da Linha Gold (vendido separadamente).
Conteúdo da Embalagem:
• 04 Conexões Allen LG042 (Esquadretas).
• Quantidade ideal para a montagem de 1 quadro completo de porta com união em meia esquadria (45°).
Observações:
• Produto destinado à montagem de esquadrias de alumínio.
• Recomenda-se instalação por profissional qualificado.
• Perfis de alumínio e demais acessórios são vendidos separadamente.
